GUÍA DE USO · ELECTRICIDAD Y SONIDO EN EL AULA
¿Cómo medir electricidad y ver ondas de sonido con un mismo equipo? El multímetro científico DIGI-MARU de Narika permite realizar mediciones en su propia pantalla y conectarse por USB a MARU-WEB para ampliar la visualización en un computador.
En esta guía aprenderás a preparar el instrumento, conectarlo, elegir el modo de medición y realizar tres actividades de aula. También encontrarás la ficha técnica para compras institucionales y el manual de uso en español.
Equipo: Multímetro Científico Digital con Mini Osciloscopio – narika®
SKU Prodelab: MD-FIS-0253 · Modelo Narika: A05-7700.
1. Prepara el multímetro y los materiales
Para comenzar necesitas el DIGI-MARU, dos pilas AAA, el cable USB de comunicación incluido y un computador. El manual del fabricante describe la conexión con Windows y Chromebook y recomienda Chrome. Antes de planificar una clase con tablets u otros sistemas, comprueba la compatibilidad del dispositivo y la comunicación USB.
Para las primeras prácticas eléctricas, reúne un portapilas, cables de conexión y una resistencia de valor conocido. Una pila de 1,5 V permite empezar con una medición sencilla de voltaje. Para estudiar sonido puedes utilizar un diapasón o un tono reproducido a volumen moderado.
- Instala las pilas respetando la polaridad indicada.
- Revisa que los cables y la carcasa estén en buen estado.
- Mantén pulsado ON/OFF para encender el equipo.
- Selecciona el modo apropiado antes de conectar las puntas al circuito.
El puerto USB sirve para comunicar el instrumento con el computador; no recarga las pilas.
2. Cómo conectar DIGI-MARU a MARU-WEB
MARU-WEB es la aplicación del fabricante para visualizar las mediciones desde el navegador. No requiere instalar una aplicación de escritorio, pero sí conectar físicamente el instrumento.
- Abre la aplicación oficial en rika.com/maru-web/.
- Conecta el cable USB entre el DIGI-MARU y el computador.
- Enciende el multímetro. El manual indica que aparece un símbolo de PC cuando reconoce la conexión.
- Pulsa el botón de conexión de MARU-WEB. Si el navegador solicita seleccionar el dispositivo o autorizar el acceso, completa ese paso.
- Elige el modo de medición y realiza una prueba sencilla antes de conectar el montaje de la clase.
Si el menú de idioma ofrece inglés, selecciónalo para facilitar la navegación. Puedes mantener esta guía abierta en otra pestaña como apoyo en español.

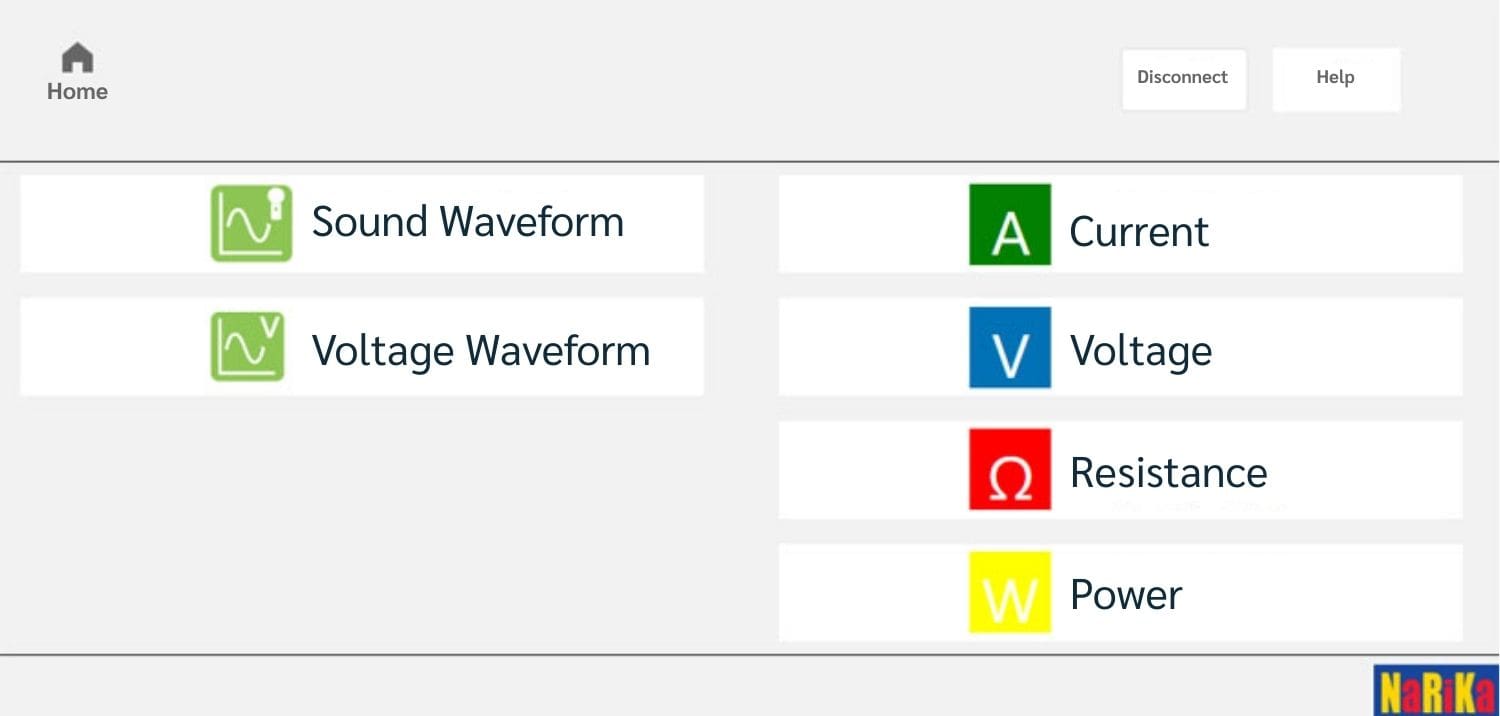

3. Elige el modo según lo que quieres observar
| Pregunta experimental | Modo | Montaje inicial |
|---|---|---|
| ¿Cómo cambia una onda sonora? | Forma de onda de sonido | Fuente sonora cerca del micrófono del equipo |
| ¿Qué voltaje tiene una pila? | Voltímetro | Puntas entre sus terminales, en paralelo |
| ¿Cuánta corriente pasa por una resistencia? | Amperímetro | Instrumento insertado en serie en el circuito |
| ¿Cuál es la resistencia de un componente? | Ohmímetro | Componente aislado y sin alimentación |
| ¿Cómo varía una señal eléctrica? | Forma de onda de voltaje | Puntas entre los puntos a comparar, dentro del rango |
Sonido: observa cambios de frecuencia y amplitud
El equipo capta el sonido mediante su micrófono incorporado. Prueba con un tono sostenido y luego cambia su altura. En una misma escala temporal, una señal de mayor frecuencia presenta más ciclos en el mismo intervalo.
Para comparar amplitudes, mantén la misma distancia entre la fuente y el micrófono, conserva las escalas y cambia una sola variable. Puedes pausar la señal en MARU-WEB y utilizar la superposición para comparar formas de onda. La altura del gráfico no equivale por sí sola a una medición calibrada en decibeles.
Voltaje: conecta el instrumento en paralelo
- Selecciona el modo voltímetro.
- Coloca la punta roja en el terminal positivo de una pila y la negra en el negativo.
- Lee el valor y anota la unidad: voltios, V.
- Invierte las puntas para observar cómo cambia el signo de la lectura.
En un circuito, medir en paralelo significa colocar las puntas a ambos lados del componente que quieres estudiar. El voltaje es una diferencia de potencial entre dos puntos.
Corriente: conecta el instrumento en serie
Para medir corriente, debes abrir el circuito e insertar el multímetro en el recorrido de la corriente. No coloques las puntas directamente entre los terminales de una pila en modo amperímetro: puedes provocar un cortocircuito.
- Desconecta la alimentación del montaje.
- Enciende el DIGI-MARU, selecciona amperímetro y comprueba la lectura inicial de cero.
- Conecta en serie el portapilas, una resistencia adecuada y el instrumento.
- Revisa las conexiones antes de alimentar el circuito.
- Lee la corriente y distingue entre mA y A: 1 A equivale a 1.000 mA.
La resistencia limita la corriente. Por ejemplo, una pila de 1,5 V y una resistencia de 100 Ω dan una corriente teórica de 15 mA. Es un ejemplo calculado: la medición real depende del voltaje de la pila, la tolerancia de la resistencia y el montaje.
Resistencia y continuidad: trabaja sin alimentación
Selecciona ohmímetro y conecta las puntas a los extremos de una resistencia separada del circuito. No midas resistencia en un circuito energizado. Si el componente sigue conectado a otros elementos, las rutas adicionales pueden alterar la lectura.
La continuidad sirve para comprobar si existe un camino eléctrico de baja resistencia, por ejemplo en un cable. En el equipo, el aviso sonoro se activa desde el modo de resistencia; consulta el manual para su manejo. Un pitido no determina por sí solo el estado general de un componente.
Forma de onda de voltaje: observa la señal en el tiempo
Este modo ayuda a relacionar una señal eléctrica con una gráfica: el eje horizontal representa tiempo y el vertical, voltaje. Para empezar, compara una pila con una bobina educativa en la que mueves un imán, asegurando que el montaje no produzca sobretensiones.
La pila debería mostrar una señal relativamente estable; la bobina permite observar cambios asociados al movimiento. Si la curva se ve demasiado pequeña o quedan muy pocos ciclos en pantalla, ajusta las escalas. Cambiar la escala modifica la representación, no la señal del circuito.
Potencia eléctrica: una actividad con dos equipos
MARU-WEB dispone de un modo de potencia que requiere dos DIGI-MARU y un aislador USB, según Narika. Prepara esta actividad con el manual de la aplicación y verifica la disposición del aislador antes de conectar ambos equipos.
Para introducir el cálculo sin ese montaje, puedes medir voltaje y corriente por separado en un circuito de corriente continua estable y calcular P = V × I. Por ejemplo, 3 V y 0,02 A corresponden a 0,06 W. Medir potencia no basta para determinar eficiencia: esta requiere comparar la energía o potencia útil con la de entrada.
4. Tres actividades para una primera clase
Actividad 1: ¿más agudo significa más fuerte?
Materiales: DIGI-MARU, computador y una fuente de tonos. Compara primero dos frecuencias manteniendo el volumen y la distancia. Luego conserva la frecuencia y modifica el volumen. Pide a los estudiantes que describan qué cambió en la gráfica y que distingan altura del sonido de intensidad.
Actividad 2: comprueba la ley de Ohm
Materiales: portapilas, cables y resistencias adecuadas. Mide el valor de la resistencia sin alimentación; después arma el circuito y mide voltaje y corriente con sus conexiones correspondientes. Con un solo equipo, desconecta la alimentación para cambiar el montaje entre mediciones.
Calcula I = V/R y compara el resultado con la corriente observada. Si varías el voltaje, respeta la potencia admisible de la resistencia: P = V²/R. Mantén las condiciones lo más estables posible para que la comparación tenga sentido.
Actividad 3: electricidad a partir del movimiento
Materiales: bobina educativa, imán y cables. En el modo de onda de voltaje, introduce y retira el imán de la bobina. Compara el sentido del movimiento y su rapidez; registra cómo cambia la señal. No utilices bobinas de encendido ni montajes diseñados para generar alta tensión.
En cada actividad, solicita un registro con montaje, variable modificada, unidades, observación y explicación. Para la demostración del docente, proyecta la pantalla; para trabajo en grupos, organiza turnos de medición y análisis.
5. Cómo adaptar la guía al nivel educativo
En educación básica, prioriza demostraciones guiadas con pilas, circuitos simples y sonido. En enseñanza media, incorpora gráficas, unidades, ley de Ohm e inducción cuando correspondan a la planificación. En formación superior, puede apoyar actividades introductorias de física experimental.
Estas son propuestas didácticas. La vinculación con un Objetivo de Aprendizaje del currículo chileno debe revisarse por curso y asignatura; no implica una alineación automática con todos los OA de Ciencias o Física.
6. Si MARU-WEB no conecta o la lectura parece incorrecta
| Situación | Qué revisar |
|---|---|
| El equipo no enciende | Polaridad y estado de las pilas. Prueba primero el instrumento sin conectarlo al computador. |
| La aplicación no detecta el equipo | Usa el cable incluido, comprueba que está encendido y vuelve a pulsar la conexión. Prueba otro puerto USB y Chrome actualizado. |
| El navegador bloquea el acceso | Revisa los permisos del dispositivo. En computadores institucionales, consulta si hay restricciones de conexión USB. |
| La gráfica está inmóvil | Comprueba si la medición está pausada y si elegiste el modo correcto. |
| La onda se ve muy pequeña o cortada | Ajusta las escalas temporal y vertical. Revisa el rango antes de aumentar la señal. |
| El voltaje aparece negativo | Revisa la orientación de las puntas; el signo informa la polaridad. |
| La corriente no coincide con el cálculo | Revisa conexión en serie, unidades, contactos, valor real de resistencia y estado de la pila. |
Preguntas frecuentes
¿Necesito un computador para usar el DIGI-MARU?
No. Puedes realizar mediciones en el propio instrumento. El computador permite ampliar la visualización con MARU-WEB.
¿MARU-WEB funciona sin el instrumento?
Para obtener mediciones del experimento necesitas conectar un DIGI-MARU. La aplicación es la interfaz de visualización del equipo.
¿Puedo medir voltaje y corriente a la vez con un solo equipo?
Con un DIGI-MARU realizas esas mediciones por turnos. El modo de potencia de MARU-WEB utiliza dos equipos y requiere el aislador USB indicado por el fabricante.
¿Puedo usarlo para revisar un enchufe de 220 V?
No. Ese voltaje excede el rango del instrumento. Esta guía se limita a experimentos educativos de baja tensión.
Ficha técnica y manual de uso en español
Si estás evaluando el equipo para tu establecimiento o preparando una actividad, estos documentos cumplen funciones distintas: la ficha técnica ayuda a revisar las características del producto; el manual explica cómo utilizarlo.
Ficha técnica del DIGI-MARU
Documento para acompañar solicitudes de cotización y procesos de compra institucional. Compártelo con el encargado de laboratorio, docente o equipo de adquisiciones para evaluar el producto según los requisitos de la institución.
Manual de uso en español
Material de consulta para preparar el equipo y revisar su operación. Déjalo disponible para quienes utilizarán el instrumento y consúltalo antes de conectar un nuevo montaje experimental.
Ambos documentos corresponden al producto identificado en Prodelab con el SKU MD-FIS-0253. La guía del blog complementa la documentación de uso.
Aplicación y recursos del fabricante
- Abrir la aplicación MARU-WEB.
- Manual del DIGI-MARU A05-7700 en inglés (PDF).
- Descripción oficial de los modos de MARU-WEB (japonés).
Incorpora mediciones reales a tus clases de ciencias
Revisa el DIGI-MARU de Narika, SKU MD-FIS-0253, y consulta a Prodelab por el equipo y los materiales necesarios para tus actividades de electricidad y sonido. Si compras para una institución, puedes adjuntar la ficha técnica a tu solicitud y compartir el manual con el docente o encargado del laboratorio.
Guía redactada por Prodelab a partir de documentación de Narika y propuestas de actividades educativas. Las capturas de MARU-WEB pertenecen a Narika. Consulta el manual antes de utilizar el instrumento.
